RAL Tervezési Rendszer
A RAL Tervezési Rendszer szakmai színtervezéshez lett kifejlesztve. Ez a rendszer 1688 színt tartalmaz, rendszerbe szervezve. Mindegyik 7 számjegyű színárnyalat különálló RAL színként van def
iniálva. A különbség e között és a klasszikus RAL színcsoport között az, hogy a RAL Tervezési Rendszer színkódjai nem önkényesen vannak elrendezve. Ezek jelzik a technológiailag mért színárnyalati, fényességi és színtelítettségi értékeket. Egy 210 60 30-as RAL szín jelenti a 210-es színárnyalatot, 60-as fényességgel és 30-as színtelítettséggel. Ha például ezt a színárnyalatot világosabbal szeretnénk kombinálni, akkor választhatjuk a RAL 210 70 30-ast. Ezáltal egy 70-es fényességű szintet kapunk. A színárnyalat másik két paramétere változatlan marad.Ezzel a rendszerrel harmonikus színkombinációk előállítása nagyon könnyűvé válik.

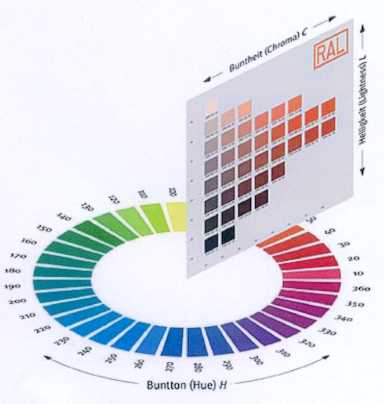

A RAL Tervezési Rendszerben a színek színárnyalat, fényesség és színesség szerint vannak rendszerbe foglalva. Az 1-es ábra mutatja a RAL Tervezési Rendszer térbeli felépítését. Ebben a színárnyalatok a spektrális színek sorrendjében körben vannak elrendezve, az elnevezés a szög-nagyságok alapján történik. Így a piros 00-nál (=3600) indul, a sárga 900-nál, a zöld 1800-nál és a kék 2700-nál.
A különböző fényességek, amelyeknél még lehetséges egy árnyalatot megkülönböztetni, a különböző szintekhez síkokon kerülnek elhelyezésre. A 2. ábra mutat egy ilyen síkot. A központokon keresztül fut a színtelen tengely (3. ábra), amely egyúttal a fényessé
gtől való mértéket is megadja. Ez a 0-nál feketével kezdődik, amely folyamatosan világosodva vált a szürke árnyalataira, majd végül 100-nál a fehérben végződik.
A 2-es és 3-as ábra révén válik világo
ssá a színesség fogalma. Egy szín színessége a szín intenzitását jelenti, amely a központi színtelen tengelytől indul kifelé, a tengelyen lévő érték éppen 0.
|
|
|
A RAL Tervezési Rendszer felépítése ne
m önkényes, hanem 1976-ban a CIE (Comission International d'Eclairage) állította fel a nemzetközi színmérő rendszert. Az egyes színárnyalatok közti eltérést a CIELAB színárnyalat standard formái révén definiálták, amely a DIN 6174-ben is rögzítésre került. Figyelem:Ezeken a táblázatokon bemutatott színárnyalatok és fényességi szintek csak tájékoztató jelleggel használhatók, tekintve, hogy a különböző típusú és gyártású monitorok színbeállítása esetenként nagymértékben eltérhet, viszont egy-egy készülék esetén a színárnyalatok közti különbségek sok gyakorlati esetben elegendő tájékoztatást nyújhatnak.
